Thông tin chi tiết sản phẩm:
|
| Nguyên liệu chính: | Thép Q355B | Màu sắc: | Đỏ, xanh, vàng, Theo yêu cầu của bạn |
|---|---|---|---|
| Chiều dài: | 4m-12m | Trọng lượng: | 200-3000 |
| Dung tích thùng: | 0.1 cbm-1.2 cbm | đặc trưng: | Bền chặt |
| Điểm nổi bật: | Nhiều chức năng Excavator cánh tay trượt,Cánh tay máy đào trượt bền,Cánh tay thợ đào trượt cho Komatsu |
||
Danh mục ZH Excavator boom arm.pdf

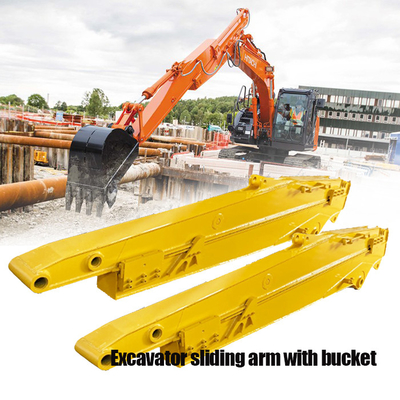

Làm thế nào nó hoạt động

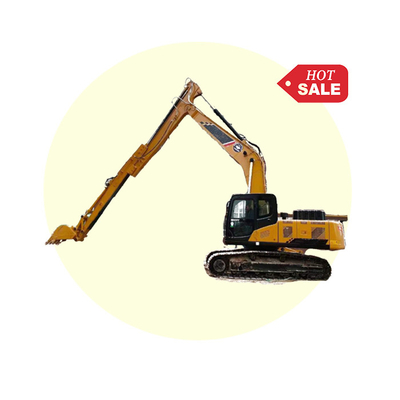

Cánh tay trượt của máy đào được kéo dài và rút lại bằng cách đi và trở lại của xi lanh dầu, để có được bán kính đào lớn hơn và chiều sâu đào.
Cánh tay kính thiên văn bên ngoài bao gồm hai phần: cánh tay trượt phía trên và cánh tay cố định phía dưới.
Cánh tay trượt trên được lắp đặt trên cánh tay cố định dưới, và thân thể di động được hình thành lên xuống bởi hai bên cuộn và đường ray.
Bằng cách mở rộng và co lại của xi lanh kính thiên văn, cơ thể trượt phía trên được đẩy về phía trước và phía sau để mở rộng và co lại tự do.
Cấu trúc
Một xi lanh kính thiên văn được lắp đặt trong cánh tay trượt trên, thân xi lanh được cố định trên cánh tay cố định dưới và thanh píton xi lanh được cố định trên cánh tay trượt trên.
Các thành phần chính của nó là: cơ thể cố định, cơ thể chuyển động, trượt, xi lanh kính thiên văn, vv.
Đặc điểm
cánh tay trượt của chúng tôi là bền và có thể làm công việc nặng và đào đất cứng. cánh tay trượt có cấu trúc đơn giản, tỷ lệ thất bại thấp, bảo trì dễ dàng và tuổi thọ lâu hơn. Về cơ bản,nếu cánh tay trượt được bảo trì bình thường, thanh trượt chỉ cần được thay thế một lần một năm, và các vấn đề khác không cần phải được xem xét.
| Máy đào | (A) Chiều dài làm việc tối đa của cánh tay | (B) Chiều cao khoan tối đa | (C) bán kính đào tối đa ((mm) | Khối lượng (bcm) | Trọng lượng đối số ((Tn) |
| 12-15T | 5700 | 8000 | 10400 | 0.2-0.3 | |
| 20-25T | 9150 | 10100 | 13000 | 0.4-0.7 | |
| 20-25T | 11000 | 12300 | 15200 | 0.4-0.7 | 1-2T |
| 30-35T | 11000 | 12000 | 15800 | 0.6-0.9 | |
| 40-45T | 12100 | 16000 | 19200 | 0.8-1.3 |
(Dễ bảo trì)
ZHONGHE cánh tay trượt áp dụng các tấm trượt nylin chống mài mòn thay vì xe đạp truyền thống, có thể được thay thế nhanh chóng và thuận tiện.
(Cấu trúc trượt chắc chắn)
1. Các nắp dưới của cánh tay trượt trên và nắp trên của cánh tay cố định dưới đều là 20mm.
2Các tấm nắp được cắt từ một mảnh toàn bộ nhưng không ghép lại, để chắc chắn hơn và không dễ biến dạng.
(Tránh rò rỉ dầu)
Thiết kế niêm phong dầu kép cho xi lanh kính thiên văn tích hợp ngăn ngừa dầu thủy lực rò rỉ, kéo dài tuổi thọ của xi lanh trượt
(Tạm dịch: Thời gian sử dụng dài)
1Thiết kế giới hạn đôi của xi lanh trượt ngăn chặn xi lanh rung và kéo quá.
2. Các thanh trượt thép được hàn giữa các trượt trượt để chống mòn.
Dịch vụ tốt:
1- Hỗ trợ trực tuyến trong vòng 24 giờ.
2- Hỗ trợ kỹ thuật video hẹn.
(Các kỹ sư của chúng tôi đã tập trung vào máy đào và gắn hơn 10 năm)
3. Long excavator boom sẽ là hai / ba pcs nối để làm cho nó fitable vào container để tiết kiệm chi phí vận chuyển.
Bảo hành
6 tháng cho boom trượt, 3 tháng cho xô
